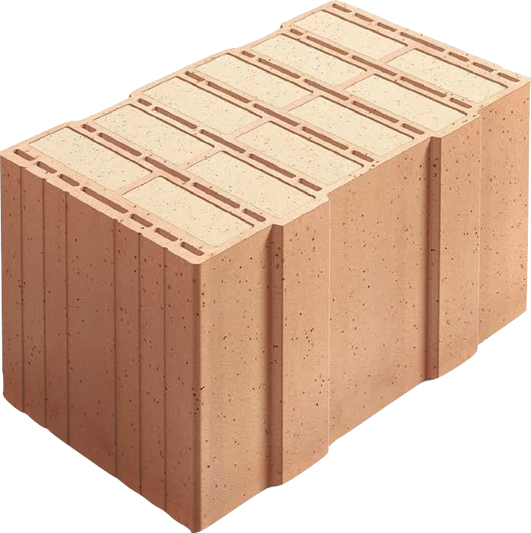

Lücking Planziegel MZ 60 HLZ B 6-0,50

Zulassung 17.1-1025

Lücking Planziegel MZ 60 HLZ B 6-0,50



Artikelnummer 60614
Dimensionen
Wandstärke 42,5
Format 14 DF
Abmessungen
Länge mm 248
Breite mm 425
Höhe mm 249
ca. Gewicht kg/Stück 13,1
Paletteninhalt Stück 48
Mörtelbedarf ¹)
Bedarf Ziegel Stück/m² 16
Bedarf Ziegel Stück/m³ 38
Arbeitszeitrichtwerte h/m² 0,5-0,6
Statik
Steinfestigkeitsklasse 6
charakt. Wert fk der Druckfestigkeit  MN/m² 1,8
Eigenlast kN/m³ 6
Geeignet für Erdbebenzone 2–3
Wärmeschutz
Rohdichteklasse kg/dm³ 0,5
Wärmeleitfähigkeit λR W/mK 0,06
U-Wert (Wandaufbau s. unten) W/m²K 0,14
Feuchteschutz
Diffusionswiderstand µ 10/15
Dämmstoff Austrotherm Resolution®, Baustoffklasse B1


¹) Mörtelbedarf: siehe Berechnungsgrundlage

Wandaufbau:

2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Artikelnummer 60671 60670 60690 60672
Dimensionen
Wandstärke 42,5 42,5 42,5 42,5
Format 7 DF H 7,5 DF A 10 DF E 7 DF E
Abmessungen
Länge mm 248 182 248 123
Breite mm 425 300 300 425
Höhe mm 123 249 249 249
ca. Gewicht kg/Stück 6,5 6,8 9,2 6,8
Paletteninhalt Stück 96 75 72 84
Statik
Steinfestigkeitsklasse 6 6 6 6
charakt. Wert fk der Druckfestigkeit
MN/m² 1,8 1,8 1,8 1,8
Eigenlast kN/m³ 6 6 6 6
Wärmeschutz
Rohdichteklasse kg/dm³ 0,5 0,5 0,5 0,5
Wärmeleitfähigkeit λR W/mK 0,06 0,06 0,06 0,06
Feuchteschutz
Diffusionswiderstand µ 10/15 10/15

10/15

10/15
Dämmstoff Austrotherm Resolution®, Baustoffklasse B1
Artikelnummer 60671 60670 60690 60672

Ausschreibungstext

Technische Daten
Artikelnummer 60614
Dimensionen
Wandstärke 42,5
Format 14 DF
Abmessungen
Länge mm 248
Breite mm 425
Höhe mm 249
ca. Gewicht kg/Stück 13,1
Paletteninhalt Stück 48
Materialbedarf ¹)
Ziegel Stück/m² 16
Ziegel Stück/m³ 38
Statik
Steinfestigkeitsklasse 6
charakt. Wert fk der Druckfestigkeit
MN/m² 1,8
Eigenlast kN/m³ 6
Geeignet für Erdbebenzone 2–3
Wärmeschutz
Rohdichteklasse kg/dm³ 0,5
Wärmeleitfähigkeit λR W/mK 0,06
U-Wert (Wandaufbau s. unten) W/m²K 0,14
Feuchteschutz
Diffusionswiderstand µ 5/10
Dämmstoff Austrotherm Resolution®
Artikelnummer 60614

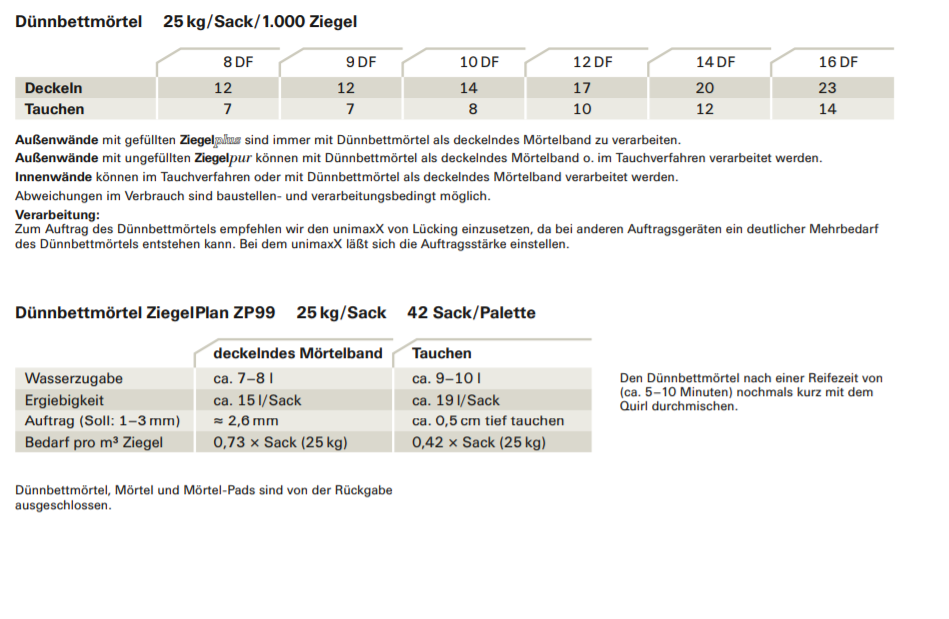

¹) Materialbedarf

Der Dünnbettmörtel ist im Ziegelpreis enthalten und wird in ausreichender Menge mitgeliefert.

Wandaufbau:

Grafik Wandaufbau

2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Höhenausgleich & Ergänzungsziegel
Artikelnummer 60671 60670 60690 60672
Dimensionen
Wandstärke 42,5 42,5 42,5 42,5
Format 7 DFH 7,5 DFA 10 DFE 7 DFE
Abmessungen
Länge mm 248 182 248 123
Breite mm 425 300 300 425
Höhe mm 123 249 249 249
ca. Gewicht kg/Stück 6,5 6,8 9,2 6,8
Paletteninhalt Stück 96 75 72 84
Statik
Steinfestigkeitsklasse 6 6 6 6
charakt. Wert fk der Druckfestigkeit
MN/m² 1,8 1,8 1,8 1,8
Eigenlast kN/m³ 6 6 6 6
Wärmeschutz
Rohdichteklasse kg/dm³ 0,5 0,5 0,5 0,5
Wärmeleitfähigkeit λR W/mK 0,06 0,06 0,06 0,06
Feuchteschutz
Diffusionswiderstand µ 5/10 5/10 5/10 5/10
Dämmstoff Austrotherm Resolution®
Artikelnummer 60671 60670 60690 60672

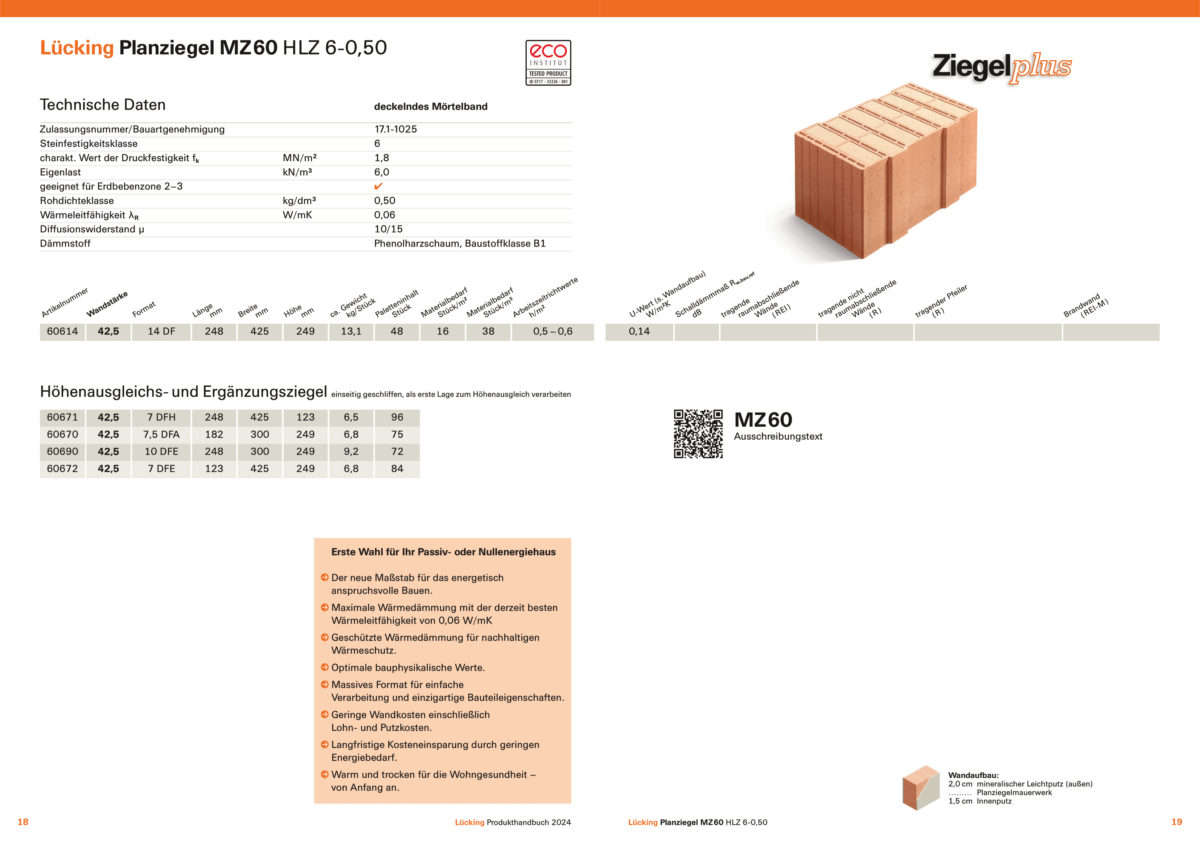

Datenblatt & Prospekte
