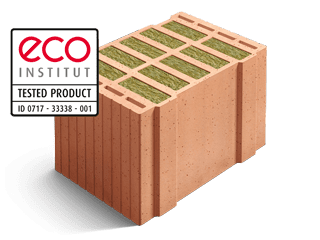

Lücking Thermo Plan® MZ 90G HLZ B 12-0,70

Zulassung 17.1-1164

mz90g_12df_ecozert_t
Artikelnummer 60912 67914
Dimensionen
Wandstärke 36,5 42,5
Format 12 DF 14 DF
Abmessungen
Länge mm 248 248
Breite mm 365 425
Höhe mm 249 249
ca. Gewicht kg/Stück 15,7 18,4
Paletteninhalt Stück 60 48
Mörtelbedarf ¹)
Bedarf Ziegel Stück/m² 16 16
Bedarf Ziegel Stück/m³ 44 38
Statik
Steinfestigkeitsklasse 12 12
charakt. Wert fk der Druckfestigkeit  MN/m² 4,5 4,5
Eigenlast kN/m³ 8,0 8,0
Geeignet für Erdbebenzone 2–3
Wärmeschutz
Rohdichteklasse kg/dm³ 0,70 0,70
Wärmeleitfähigkeit λR W/mK 0,09 0,09
U-Wert (Wandaufbau s. unten) W/m²K 0,23 0,20
Schallschutz
Schalldämm-Maß Rw, Bau, ref dB 50,0 50,0
Feuchteschutz
Diffusionswiderstand µ 5/10 5/10
Dämmstoff Brickrock®
Baustoffklasse nach DIN 4102 A1

¹) Mörtelbedarf: siehe Berechnungsgrundlage

Grafik WandaufbauWandaufbau:
2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Artikelnummer 60961 67971 67970 60962 67972 67990
Dimensionen
Wandstärke 36,5 42,5 42,5 36,5 42,5 42,5
Format 6 DF H 7 DF H 7,5 DF A 6 DF E 7 DF E 10 DF E
Abmessungen
Länge mm 248 248 175 123 124 248
Breite mm 365 425 300 365 425 300
Höhe mm 123 124 249 249 249 249
ca. Gewicht kg/Stück 7,8 7,1 7,7 7,8 7,2 13,0
Paletteninhalt Stück 120 96 75 120 84 72
Statik
Steinfestigkeitsklasse 12 12 12 12 12 12
charakt. Wert fk der Druckfestigkeit
MN/m² 4,5 4,5 4,5 4,5 4,5 4,5
Eigenlast kN/m³ 8,0 8,0 8,0 8,0 8,0 8,0
Wärmeschutz
Rohdichteklasse kg/dm³ 0,70 0,70 0,70 0,70 0,70 0,70
Wärmeleitfähigkeit λR W/mK 0,09 0,09 0,09 0,09 0,09 0,09
Feuchteschutz
Diffusionswiderstand µ 5/10 5/10 5/10 5/10 5/10 5/10
Dämmstoff Brickrock®
Baustoffklasse nach DIN 4102 A1
Artikelnummer 60961 67971 67970 60962 67972 67990
Technische Daten
Artikelnummer 60912 67914
Dimensionen
Wandstärke 36,5 42,5
Format 12 DF 14 DF
Abmessungen
Länge mm 248 248
Breite mm 365 425
Höhe mm 249 249
ca. Gewicht kg/Stück 15,7 18,4
Paletteninhalt Stück 60 48
Materialbedarf ¹)
Ziegel Stück/m² 16 16
Ziegel Stück/m³ 44 38
Statik
Steinfestigkeitsklasse 12 12
charakt. Wert fk der Druckfestigkeit
MN/m² 4,5 4,5
Eigenlast kN/m³ 8,0 8,0
Geeignet für Erdbebenzone 2–3
Wärmeschutz
Rohdichteklasse kg/dm³ 0,70 0,70
Wärmeleitfähigkeit λR W/mK 0,09 0,09
U-Wert (Wandaufbau s. unten) W/m²K 0,23 0,20
Schallschutz
Schalldämm-Maß Rw, Bau, ref dB 50,0 50,0
Feuchteschutz
Diffusionswiderstand µ 5/10 5/10
Dämmstoff Brickrock®
Baustoffklasse nach DIN 4102 A1
Artikelnummer 60912 67914

¹) Materialbedarf
Der Dünnbettmörtel ist im Ziegelpreis enthalten und wird in ausreichender Menge mitgeliefert.

Grafik WandaufbauWandaufbau:
2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Höhenausgleich & Ergänzungsziegel
Artikelnummer 60961 67971 67970 60962 67972 67990
Dimensionen
Wandstärke 36,5 42,5 42,5 36,5 42,5 42,5
Format 6 DF H 7 DF H 7,5 DF A 6 DF E 7 DF E 10 DF E
Abmessungen
Länge mm 248 248 175 123 124 248
Breite mm 365 425 300 365 425 300
Höhe mm 123 124 249 249 249 249
ca. Gewicht kg/Stück 7,8 7,1 7,7 7,8 7,2 13,0
Paletteninhalt Stück 120 96 75 120 84 72
Statik
Steinfestigkeitsklasse 12 12 12 12 12 12
charakt. Wert fk der Druckfestigkeit
MN/m² 4,5 4,5 4,5 4,5 4,5 4,5
Eigenlast kN/m³ 8,0 8,0 8,0 8,0 8,0 8,0
Wärmeschutz
Rohdichteklasse kg/dm³ 0,70 0,70 0,70 0,70 0,70 0,70
Wärmeleitfähigkeit λR W/mK 0,09 0,09 0,09 0,09 0,09 0,09
Feuchteschutz
Diffusionswiderstand µ 5/10 5/10 5/10 5/10 5/10 5/10
Dämmstoff Brickrock®
Baustoffklasse nach DIN 4102 A1
Artikelnummer 60961 67971 67970 60962 67972 67990
